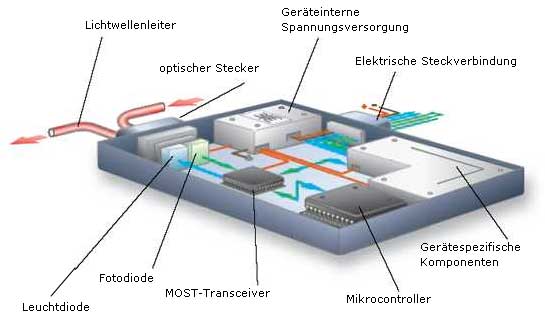

MOST Steuergerät

• Der Lichtwellenleiter
  Er stellt die optische Verbindung zwischen den Steuergeräten her und wird mit Steckverbindungen (optische Stecker) an diese angeschlossen.
• Die geräteinterne Spannungsversorgung
  Sie wird extern über eine elektrische Steckverbindung mit der nötigen Energie versorgt. Sie liefert die Spannungen für die Komponenten des Steuergerätes.
• Sende- und Empfangseinheit
  Sie setzt sich aus einer Leucht- und einer Fotodiode zusammen und wird auch als Fiber Optical Transmitter (FOP) bezeichnet. Die Fotodiode wandelt die optischen Signale in elektrische um. Die elektrischen Signale werden vom Steuergerät verarbeitet und an die Leuchtdiode übergeben. Die Leuchtdiode übersetzt die elektrischen Signale wieder in optische und speist sie in den LWL ein.
• Mikrocontroller
  Der Mikrocontroller (CPU) enthält die eigentliche Intelligenz des Steuergerätes und bearbeitet die für das Steuergerät nötigen Signale nach einem programmierten Arbeitsprogramm (wie beim CAN-Bus).
• MOST-Transceiver
  Er stellt die Verbindung zwischen FOT und CPU dar. Dabei filtert er die für die CPU relevanten Daten und gibt sie an sie weiter. Alle anderen Daten werden direkt wieder dem FOT übergeben und somit anderen MOST-Steuergeräten zur Verfügung gestellt.
• Gerätespezifische Komponenten
  Je nach Ausführung und Einsatzzweck verfügt ein Steuergerät über spezifische Komponenten wie z.B. Radio-Tuner oder Medien-Laufwerk.
