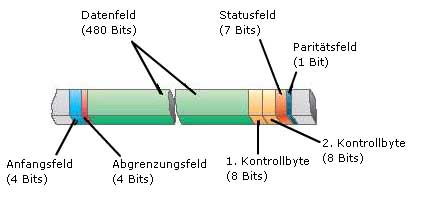

Der Botschaftsrahmen (Frame)
Ein Frame hat eine Größe von bis zu 64 Bytes und ist in folgende Bereiche aufgeteilt:
- Zu Beginn eines Frames signalisiert ein Anfangsfeld den Beginn eines Frames.
- Es wird durch das Abgrenzungsfeld vom Datenfeld getrennt.
- Das Datenfeld beinhaltet die eigentlichen Nutzdaten und kann bis zu 60 Bytes groß sein (das entspricht dem 7,5-fachen des CAN-Busses).
- Zwei Kontrollbytes beinhalten die Adresse des Senders und des Empfängers sowie einfache Steuerbefehle (z.B. "Vorspulen" oder "Wiedergabe").
- Das Statusfeld enthält zusätzliche Informationen zur Sendung des Frames für den Empfänger.
- Das Paritätsfeld nimmt eine Prüfsumme auf und ermöglicht so das Identifizieren unvollständiger oder fehlerhafter Frames.
