4 Zusammenwirken der HV-Komponenten
|

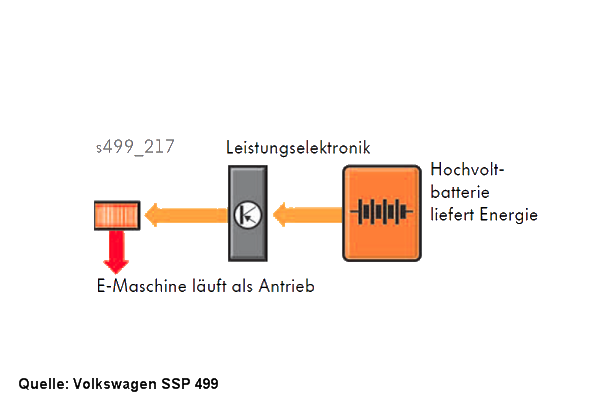

Elektrisches Fahren Die Hochvoltbatterie liefert Energie an die Leistungselektronik. Diese wandelt die Gleichspannung in eine Wechselspannung zum Antrieb der E-Maschine um. |
 |
|

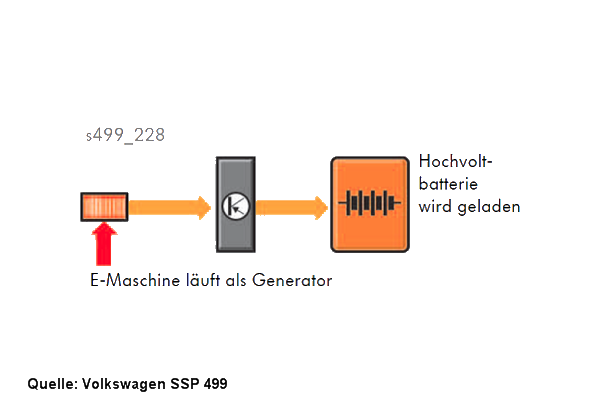

Rekuperation Bewegt sich das Elektrofahrzeug ohne Antriebsmoment der E-Maschine, oder wird gebremst, wird ein Teil der Bewegungsenergie über die E-Maschine als Generator in die Hochvoltbatterie eingespeist. |
 |
|
Klimatisierung bei Fahrzeugstillstand Steht das Elektrofahrzeug beispielsweise im Stau, wird keine Leistung von der E-Maschine abgefordert. Den Komfortwünschen der Insassen wird durch eine Hochvoltheizung und einem Hochvoltklimakompressor entsprochen. |
 |
|

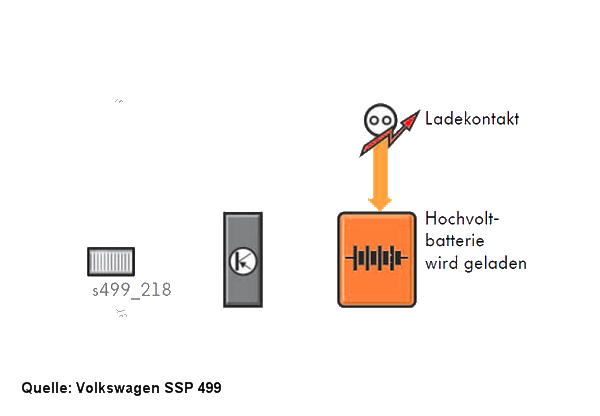

Externes Laden Das Aufladen der Hochvoltbatterie findet über den Ladekontakt am Fahrzeug statt. Wird die externe Ladequelle angeschlossen, lädt das Fahrzeug selbsttätig auf. Der Vorgang wird automatisch beendet. Werden während des Ladevorgangs elektrische Verbraucher benutzt, werden diese durch das Laden gestützt (z.B. Klimatisierung des Fahrzeugs). |
 |
