MOST Diagnose

Zum Anschluss eines externen Diagnosegerätes ist ein Steuergerät des MOST-Ringes mit einem Diagnoseanschluss versehen und wird als Diagnosemanager bezeichnet.

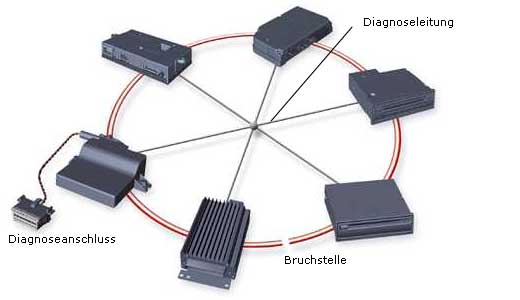

Aufgrund der Ring-Topologie des MOST-Busses führt die Unterbrechung der Busleitung an jeder Stelle zu einem so genannten Ringbruch und zum Ausfall des gesamten Systems. Ursache für einen Ringbruch kann ein defekter LWL, ein defektes bzw. ausgefallenes MOST-Steuergerät sein. In diesem Fall fallen alle Funktionen des MOST-Busses (z.B. Medienwiedergabe uns Steuerfunktionen) aus. Eine entsprechende Meldung wird im Fehlerspeicher des Diagnosemanagers hinterlegt.

Mit Hilfe dieser Diagnoseleitung kann der Diagnosemanager folgende Fehler erkennen und lokalisieren:

• Ein elektrischer Fehler im System liegt vor (Spannungsversorgung oder Steuergerät defekt).
• Die optische Datenleitung zwischen zwei MOST-Steuergeräten ist unterbrochen.
• Eine optische Verbindung zwischen zwei MOST-Steuergeräten weist eine zu hohe optische Dämpfung auf.
